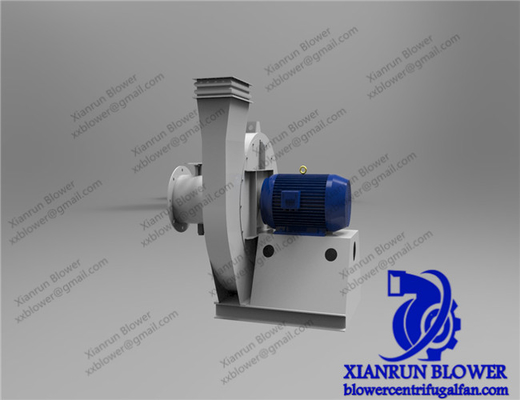

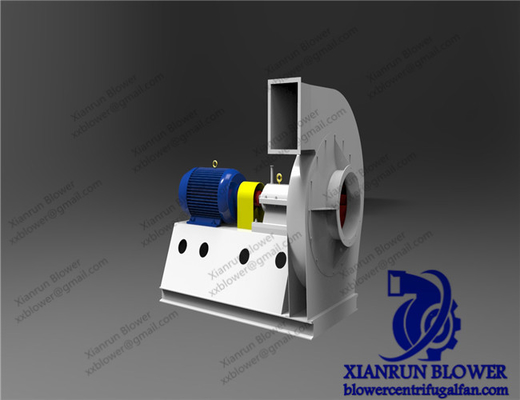

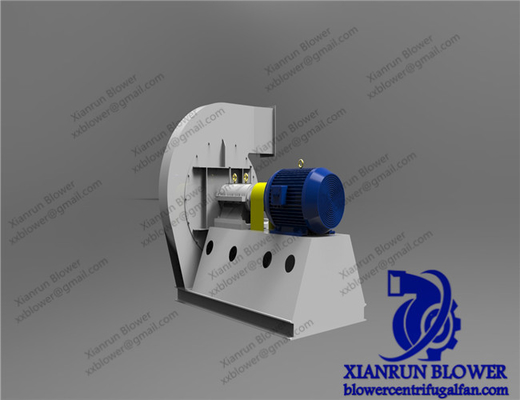

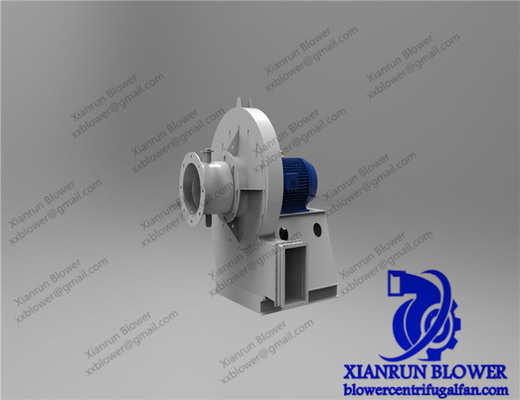

9-19 / 9-26 ventilador centrífugo de alta presión del extractor para la caldera industrial

9-19/ 9-26 las fans centrífugas y los ventiladores del ventilador centrífugo de alta presión agotan la fan centrífuga de la caldera de la fan del ventilador

Útil de la fan 9-19/9-26 fans centrífugas del ventilador centrífugo de alta presión:

9-19, 9-26 el tipo fan del centrífugo de la alta presión, usada generalmente para forjar el horno y la ventilación forzada de alta presión, se puede también utilizar para transportar los materiales, el aire y la combustión anticorrosiva, no-espontánea, sustancias inexplosibles, permanentes, no viscosas del gas. La temperatura del medio no excede generalmente 50 el ° C, el más alto no excede 80 el ° C, y las partículas del polvo y duras contenidas en el medio no son más que 150mg/m3.

2. Tipo de fan

1) Esta fan es una sola inhalación, generalmente con el № 4, 4,5, 5, 5,6, 6,3, 7,1, 8, 9, 10, 11,2, 12,5, 14, 16, un total de números de 13 máquinas.
2) la fan se hace generalmente de dos tipos: rotación correcta y rotación izquierda.
3) la posición del mercado de la fan es representada por el ángulo del mercado de la cáscara, y las cáscaras dejadas” y “correctas” “de la fan se hacen de 0 grados, de 45 grados, de 90 grados, de 135 grados, de 180 grados y de 225 grados.

3. Estructura de la fan

La fan se compone principalmente del impeledor, de la cubierta, de la entrada de aire y de la ayuda.

1) Impeledor: 9-19 el tipo fan tiene 12 cuchillas, 9-26 tipo fan tiene 16 cuchillas, ambas pertenece al tipo adelante de doblez. La velocidad circunferencial más alta del borde externo del difusor del impeledor no excederá 140m/s. Después de que se forme el impeledor, se corrige el equilibrio estático y dinámico, así que la operación es estable.
2) Shell: soldado con autógena en una cáscara coclear con la placa de acero ordinaria.
3) entrada de aire: se hace en una estructura total de la recogida aerodinámica y se fija en la placa de la portada con los pernos.
4) grupo de la transmisión: integrado por eje, la caja, el acoplamiento, el etc. El eje principal se hace del acero de alta calidad y de la estructura total de la caja. Usando los transportes rodantes, transportes rodantes, lubricados con la grasa.

Instalación, el encargar y operación

Antes de la instalación, los materiales y las herramientas de la instalación se deben preparar primero, y las partes mecánicas de cada parte de la fan se deben examinar, el impeledor, eje y el llevar se debe examinar especialmente cuidadosamente, si se encuentra el daño, él debe ser reparado, y entonces el interior de la caja se debe limpiar con keroseno.

Los puntos siguientes se deben observar en curso de operación de la instalación:

• En algunas superficies comunes, para prevenir moho y reducir dificultades del desmontaje, la grasa o el aceite debe estar cubierta.
•  Cuando el perno en la superficie común, si hay un perno de colocación, el perno debe ser puesto primero, y después apretar el perno.
•  Compruebe el interior de la cubierta y de la otra cubierta, y no debe haber herramientas y la ruina cayó y se fue detrás.

(i) requisitos de la instalación

1. Instale según la posición y el tamaño mostrados en el dibujo. Para obtener eficacia alta, asegurar especialmente el tamaño de hueco entre la entrada de aire y el impeledor.

2. Asegure la posición horizontal del eje, y mida la concentricidad del eje y del eje del motor y el no-paralelismo de los dos extremos del acoplamiento. La tolerancia del no-paralelismo de dos hachas es 0.05m m, y la tolerancia del no-paralelismo de dos caras del extremo del acoplamiento es 0.05m m.

3. Al instalar la puerta de regulación, tenga cuidado de no instalar el revés, y asegúrese de que la dirección de la entrada es constante con la dirección de la rotación del impeledor.

4. Después de que la fan esté instalada, saque el rotor y compruebe si hay demasiado apretado o colisión con la partición fija.

5. Al instalar los tubos de la entrada y del mercado de la fan, el peso no se debe añadir a la cubierta.

6. Después de todo la instalación, la prueba puede ser corrida solamente después de que se califique la inspección general.

(2) operación de prueba de la fan centrífuga de alta presión

• La rotación de la prueba de la fan se debe realizar sin la carga (cierre la puerta del tubo de entrada o la puerta de regulación).
• Si la operación es buena, será transferida a la operación debajo de a carga plena (presión y flujo completos especificados).
• Funcionamiento en a carga plena, ningunas menos de 2 horas para la fan nuevamente instalada y ningún menos que la media hora para la fan instalada reparada.

(iii) operación de la fan centrífuga de alta presión

1. Antes de comenzar la fan, las preparaciones siguientes deben ser hechas:
①Cierre la puerta de regulación.

②Compruebe el tamaño de hueco de cada parte de la fan, y si hay una colisión y una fricción entre la pieza de rotación y la partición fija.

③El acoplamiento debe ser protegido.

④Compruebe si el nivel de aceite del transporte está entre el nivel de aceite más alto y más bajo.

⑤Compruebe si el circuito eléctrico y el instrumento están correctos.

⑥Compruebe si la parte de enfriamiento es normal.

2. Después de comenzar la fan, abra gradualmente la puerta de regulación para alcanzar las condiciones de trabajo normales. Durante la operación, la subida de la temperatura del transporte no excederá 40℃ de la temperatura ambiente, y el valor de la velocidad de la vibración de la media cuadrada de la raíz de la parte que lleva no será mayor que 6.3mm/s.

3. Bajo circunstancias siguientes, la parada de emergencia debe ser hecha:

①la fan se encuentra para tener ruido severo;

②La temperatura de las subidas que llevan agudamente;

③La fan tiene la vibración e impacto severos.

Características dominantes

• Diámetro del impeledor: 90~3500 milímetros

• Velocidad del árbol principal: 560~2900 RPM
• Gama de presión: PA 3000~25425
• Gama del flujo: 1297~43305 m3/h
• Temperatura del aire: 20~1000 grados cent3igrados

• Material: Arrabio, acero de carbono, acero inoxidable.

• Eficacia: 80%-90%
