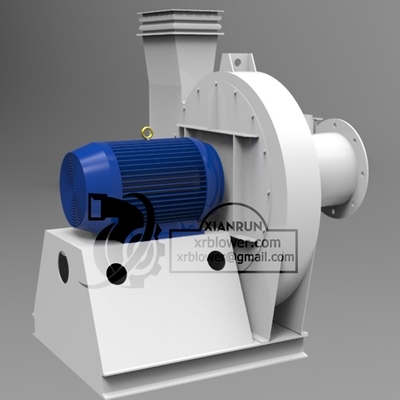

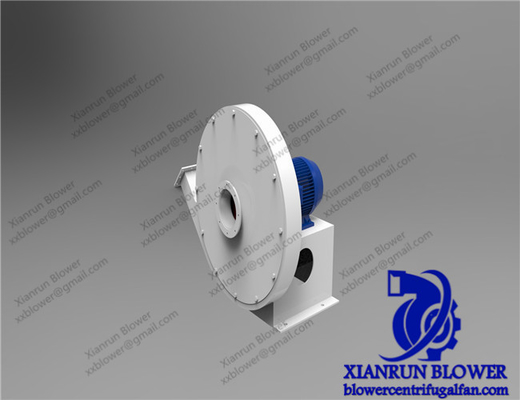

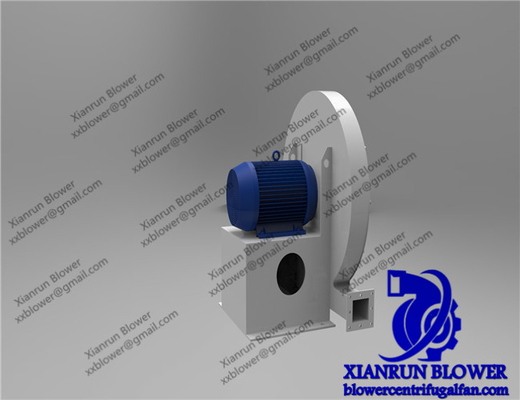

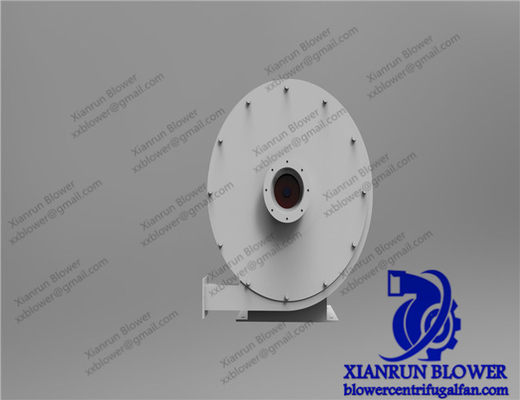

9-19, fan centrífuga en línea de la fan de la serie 9-26 del motor directo de alta velocidad centrífugo de alta presión del ventilador

9-19, fan centrífuga en línea de la fan de la serie 9-26 del motor directo de alta velocidad centrífugo de alta presión del ventilador

Forma estructural:

La fan centrífuga de alta presión es un solo tipo de la succión, y tiene 13 números de la máquina (Na): 4,4, 5,5, 5,6, 6,3, 7,1, 8,9, 10,11.2, 12,5, 14,16.

La fan centrífuga en línea se puede hacer en dos formas: rotación correcta e izquierda. Del lado del motor, si el impeledor gira a la derecha, se llama una fan derecha, denotada por “derecho”; La rotación a la izquierda se llama el ciclón izquierdo, denotado por “ido”.

La posición del mercado de la fan es indicada por el ángulo del mercado de la cubierta. “Dejado” y “derecho” se puede hacer en 6 ángulos de 0°, de 45°, del 90°, de 135°, de 180° y de 225°.

El modo de transmisión de la fan es el tipo A (No.4~No.6.3) y el tipo D (No.7.1 ~No.16)

Estructura total:

No.4-~No.6.3 se compone principalmente del impeledor, de la cubierta, de la entrada de aire, de la ayuda, de etc. No.7.1 ~ No.16 se compone principalmente del impeledor, de la cubierta, de la entrada de aire, de la pieza de la transmisión, del etc.

①Impeledor: Hay 12 aspas del ventilador en las aspas del ventilador del modelo 9-19 y 16 en el modelo 9-26, que adelante están doblando las cuchillas. La velocidad circunferencial más alta del borde externo del difusor del impeledor no excederá 140m/s. Después de que se forme el impeledor, se corrige el equilibrio estático y dinámico, así que la operación es estable.

②Chasis. La placa de acero común fue soldada con autógena en la cáscara coclear entera.

③Entrada de aire. Se hace en una estructura total de recoger forma del flujo y se fija en el grupo de la placa de la portada con los pernos.

④Partición de la transmisión. Se compone del eje, caja, juntándose y así sucesivamente. El eje se hace del acero de alta calidad. La estructura total de la caja se hace de rodamientos y se lubrica con llevar la grasa.

Características dominantes

• Diámetro del impeledor: 80~3500 milímetros

• Velocidad del árbol principal: 760~2900 RPM
• Gama de presión: PA 9000~25425
• Gama del flujo: 3297~43305 m3/h
• Temperatura del aire: 20~1000 grados cent3igrados

• Material: Arrabio, acero de carbono, acero inoxidable.

• Eficacia: 70%-90%
