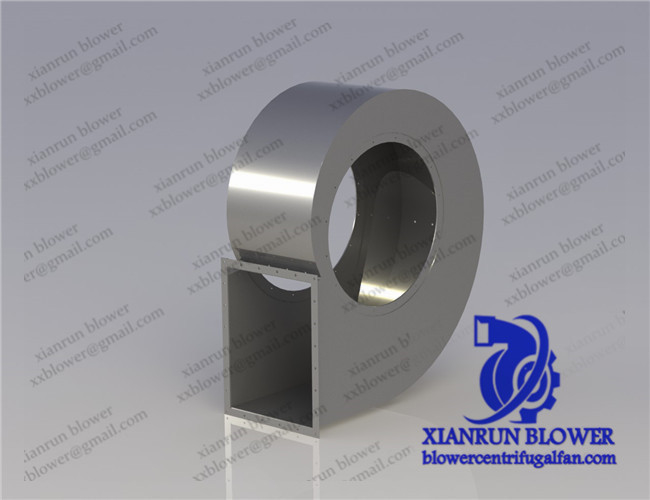

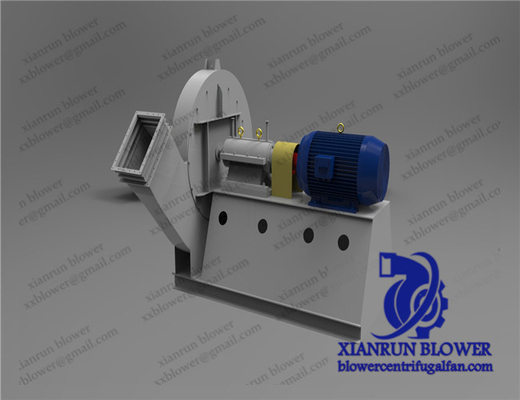

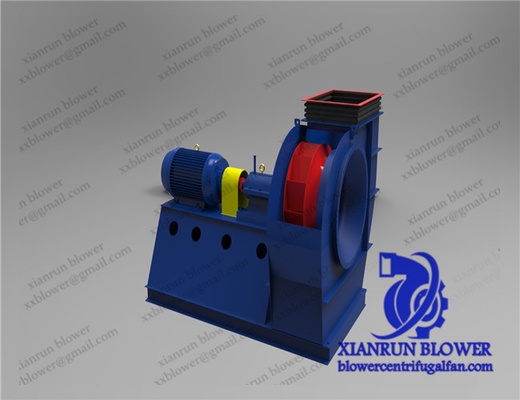

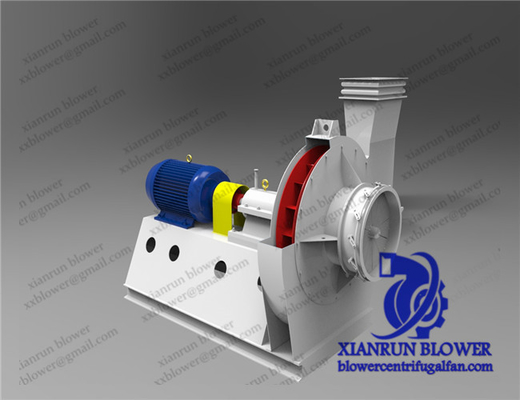

560rpm - fan centrífuga da alta temperatura 2900rpm para la industria de la caldera

Tubo de aire directo de la correa del triángulo de la fan de la temperatura del motor centrífugo de alta temperatura de la resistencia asegurar la seguridad

Uso de la fan centrífuga da alta temperatura:

1, utilizado en el secado de industria, industria de la caldera, industria de limpieza, industria de pintura, industria de la sequedad de la comida.

2, el uso de la temperatura entre 100℃-180℃.

3, el gas transportador es el aire o el otro gas que no es combustión espontánea, no uno mismo-explosión, ninguna bobina, inofensivas al cuerpo humano, y a ninguna corrosión a los materiales de acero. Puede también ser utilizado como combustión anticorrosiva, no-espontánea, gas caliente material no viscoso, vapor, transporte del humo. El otro funcionamiento similar puede también ser seleccionado, pero la temperatura del medio transportador no debe exceder su gama de temperaturas clasificada.

4. No se permite ningunas sustancias viscosas en el gas, y las partículas del polvo y duras contuvieron no son más que 150mg/m3. Si el contenido de polvo es grande, ningún dispositivo del retiro de polvo menos de 85% se debe instalar antes de la fan para reducir el contenido de polvo del saetín en la fan para mejorar la vida de la fan.

Estructura da alta temperatura de la fan:

1. La fan da alta temperatura se compone principalmente del impeledor, de la cubierta, de la entrada de aire, del motor, del conector, de la cuchilla de enfriamiento y de otras piezas.

2, el impeledor adopta el impeledor centrífugo de la sola entrada del multi-ala, hecho de la hoja galvanizada de alta calidad o de la placa de acero en frío, y la cuchilla se diseña según el principio aerodinámico. El impeledor consiste en 10 el airfow-tipo backsloping cuchillas, curvar-tipo discos del frente, y discos posteriores planos. El material se hace de durabilidad de alta resistencia, buena y de la placa de acero de alta calidad, y se corrige estrictamente para el equilibrio dinámico y estático. Buen funcionamiento de aire, eficacia alta, buen funcionamiento.

3. La entrada de aire adopta la forma de reducción aerodinámica convergente del vórtice, la pérdida del flujo de aire es pequeña, y el rendimiento laboral de la fan da alta temperatura es alto.

4. La cáscara y el motor des alta temperatura de la fan están instalados y conectados con los bastidores del metal, la cabeza del eje del motor está instalada con las cuchillas de enfriamiento, y la pared externa del bastidor del metal se abre con los interfaces del tubo de la entrada y del mercado para refrescar la cabeza del bastidor y del eje del metal para asegurar la operación normal del motor bajo temperatura alta.

5. El motor adopta el motor de alta temperatura especial, la parte flúida de la fan da alta temperatura adopta el material resistente de la temperatura, y la estructura de enfriamiento tiene funcionamiento confiable. Comparado con la otra caldera indujo las fans de proyecto, estructura simple, mantenimiento conveniente, altas ventajas del funcionamiento costado.

Instalación da alta temperatura de la fan:

1. Hay dos formas de esta fan da alta temperatura. Del lado del motor, la rotación a la derecha del impeledor se llama la fan derecha, representada por “derecho”; La rotación inversa de la aguja del impeledor se llama el ciclón izquierdo, denotado por “ido”.

2. La posición del mercado de la fan da alta temperatura es expresada por el ángulo del mercado de la cubierta. La fan №1.5 ~ 6 se hace en un tipo ajustable cuando sale de la fábrica, y la unidad del uso está instalada en la posición requerida según los requisitos. La gama de ajuste de posición del mercado de aire es ° de 0° -255, y el intervalo es 45°. El modo de transmisión es “” un tipo transmisión directa.


Características dominantes

• Diámetro del impeledor: 90~3500 milímetros

• Velocidad del árbol principal: 560~2900 RPM
• Gama de presión: PA 3000~25425
• Gama del flujo: 1297~83305 m3/h
• Temperatura del aire: 20~1000 grados cent3igrados

• Material: Arrabio, acero de carbono, acero inoxidable.

• Eficacia: 80%-90%

Aconséjenos por favor que la oficina técnica del Parameter.Our del USO y del siguiente recomiende el producto más conveniente para usted.
