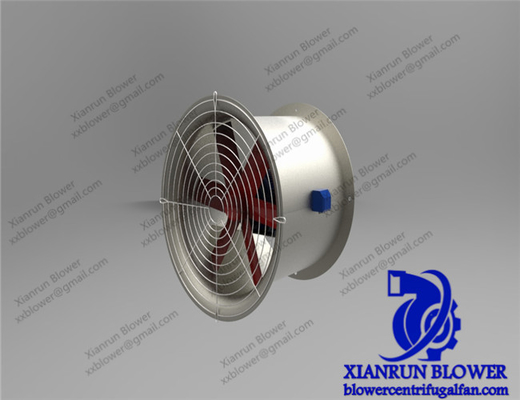

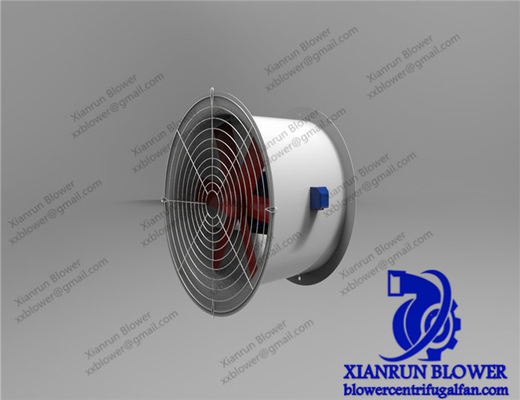

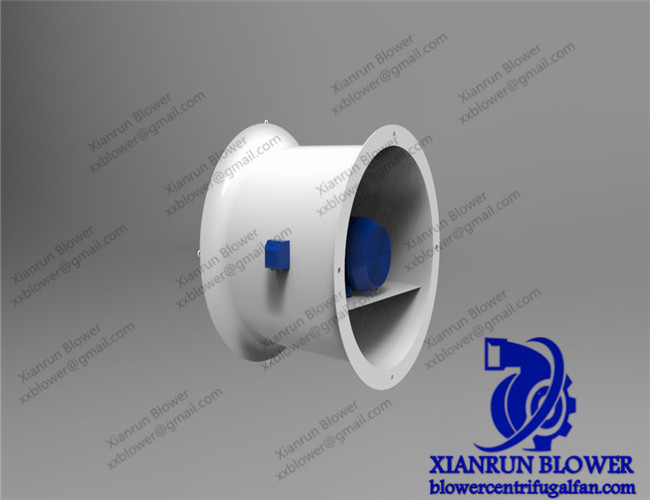

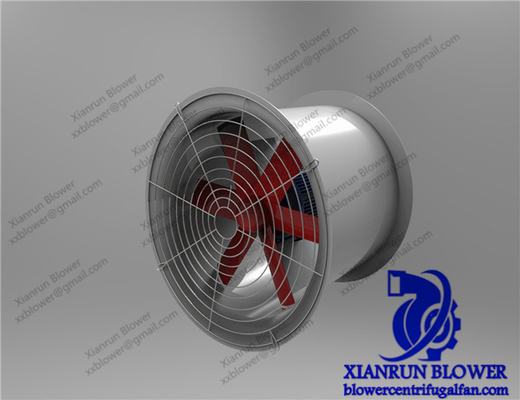

Las fans axiales industriales de la eliminación del polvo liberan el extractor permanente del flujo axial

Extractor axial industrial de poco ruido axial del flujo axial de la fan del conducto de la eficacia alta del extractor

El impeledor para los fanis axiales uno del extractor de los componentes principales de la fan de flujo axial. El gas puede obtener energía con la rotación del impeledor, y después dejar el impeledor para el movimiento axial de la línea espiral.
El impeledor axial industrial de las fans se compone del martillo de mudanza de la cuchilla, del eje, del pecíolo, del transporte y del peso de balanza.
Muchas cuchillas de la misma superficie de sustentación se arreglan en un grupo de cuchillas con la distancia igual de uno a, que se llama una cascada. La fan de flujo axial se equipa de las cuchillas en el eje para formar una cascada del anillo. La altura del atraviesa la pieza de la cuchilla de la fan de flujo axial es más grande que la del ventilador, que puede asegurarse de que el volumen del humo de la fan de proyecto inducido sea más grande que el volumen del suministro de aire.
La cuchilla de rotor de la fan de flujo axial se tuerce. La cuchilla entera se tuerce a cierto ángulo a lo largo de la dirección radial, y la anchura y el grueso de la cuchilla se reducen gradualmente a lo largo de la dirección del palmo de ala de la cuchilla. Hemos indicado previamente eso para hacer las cabezas de energía producidas por todas las secciones de las aspas del ventilador con diversos radios lo mismo, es decir, los lazos de la velocidad en todas las secciones son iguales. Por lo tanto, el radio de la cuchilla cerca del eje es pequeño, la distancia de la rejilla es también pequeña, y la velocidad circunferencial también disminuye. Para hacer el igual del lazo de la velocidad al top de la cuchilla, está limitada para aumentar el ángulo de la instalación de la raíz de la cuchilla y la longitud de acorde de cuchilla, así que la cuchilla se hace en una forma espacial torcida. Por supuesto, la anchura y el grueso de la cuchilla a lo largo de la dirección de la envergadura se reduce, que puede también reducir la fuerza centrífuga generada por la cuchilla, no hacen el pecíolo y la fuerza del cojinete de empuje es demasiado grande, y asegura la fuerza de la cuchilla.
Las aspas del ventilador axiales hechas de forma torcida, su eficacia son también más altas, menos pérdida. Porque el impeledor gira, la velocidad de extremidad es mayor que la circunferencia del eje y la velocidad periférica de la presión de viento grande, pequeña velocidad periférica de la presión de viento, de modo que en corredor la cuchilla a lo largo de la cuchilla del flujo radial de energía no sea igual, producido tan de la extremidad al flujo de la pieza de la raíz de la cuchilla, formando pérdida de energía axial del vórtice. Y haga la cuchilla en una forma torcida, ángulo de la instalación de la cuchilla de la raíz de la cuchilla es más grande, después la presión de viento puede ser aumentada; Por el contrario, la cuchilla en la extremidad del ángulo de la instalación de la cuchilla es más pequeña, la presión de viento puede ser reducida. El ángulo del montaje de la cuchilla en la raíz de la cuchilla es más grande, pero la velocidad circunferencial es más pequeña. El ángulo de la instalación de la cuchilla en el final de cuchilla es más pequeño, pero la velocidad circunferencial es más grande. Estos dos factores se restringen, de modo que la presión de viento generada en el final de cuchilla y la raíz de la cuchilla sea casi igual, y se evite el vórtice axial.
La superficie de la cuchilla móvil de la fan axial se requiere ser lisa, que puede reducir la pérdida de fricción del flujo de aire y la pérdida de la separación causada por el flujo de la superficie de la superficie de sustentación. La raíz de la cuchilla se emperna al pecíolo, y la cuchilla y el pecíolo se colocan en un agujero circular en el eje, y después se caben con los bloques del contrapeso, los transportes de la ayuda, transportes de la guía, anillos de la seguridad, placas de la seguridad y las barras del ajuste. Los transportes favorables del flujo axial que maniobran las cuchillas se sujetan a la fuerza centrífuga generada por las cuchillas y los pecíolos móviles. La guía concerniente la cuchilla móvil, porque la cuchilla y el pecíolo móviles son más largos, el transporte de la guía es asegurarse de que su centro no está sesgado, y el transporte de la guía puede también llevar cierta fuerza centrífuga. Para hacer la cuchilla móvil puede girar fexiblemente al ajustar, guía el transporte y ayuda. Los transportes se hacen de rodamientos con la fricción baja.
El tallo de la hoja de cada cuchilla móvil se equipa de un bloque del peso de balanza, y la línea de centro del bloque del peso de balanza es casi perpendicular al avión de la superficie de sustentación de la cuchilla móvil. Su función puede equilibrar el momento cerrado grande generado por la cuchilla móvil, de modo que la cuchilla móvil pueda también moverse rápidamente al girar.
Para asegurar el lacre y la lubricación, el lubricante se inyecta en el transporte de la guía y el transporte favorable, y la grasa también se completa el hueco entre el pecíolo y el eje.
El hueco radial entre la cuchilla móvil y la cáscara se requiere ser menos de 3m m. Este hueco no puede ser demasiado grande, si no causará pérdida grande de la fuga de aire y reducirá la eficacia de la fan.
Para asegurar el equilibrio dinámico del impeledor entero, al substituir la cuchilla, el mismo peso de la cuchilla se puede poner en una posición simétrica, y del control de balanza.
El portasierra móvil es una vivienda soldada con autógena de acero, y el agujero de inspección se proporciona en la vivienda, que puede comprobar, quitar e instalar la cuchilla móvil. La parte superior del recinto de la fan es desprendible para el cargamento y la descarga rápidos del impeledor.
