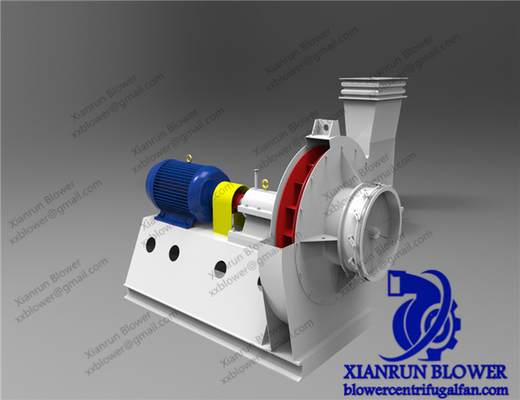

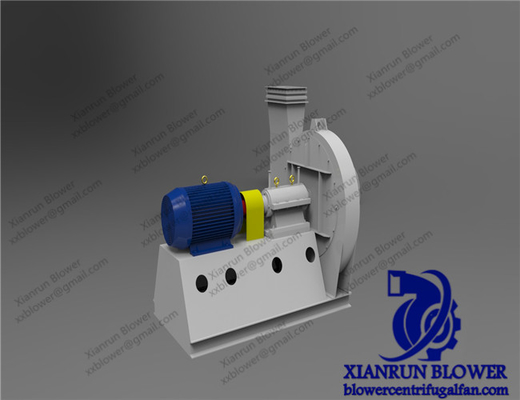

Ventilador radial centrífugo curvado hacia adelante para aire industrial de alta presión Volumen 800 90000m3 / h Potencia 5 350KW

Ventilador radial centrífugo curvado hacia adelante para aplicaciones industriales de alta presión Soplador centrífugo de alta presión

Definición de los ventiladores centrífugos radiales curvados hacia adelante

Un ventilador radial centrífugo curvado hacia adelante es un tipo de ventilador radial centrífugo.Su característica principal radica en la dirección de flexión de las palas del impulsor. La dirección de salida de la hoja está curvada hacia adelante en relación con la dirección de rotación del impulsor (i.e., el borde delantero de la hoja está inclinado hacia la dirección de rotación del impulsor).

Este tipo de ventilador impulsa el gas a moverse a través de la rotación de alta velocidad del impulsor.se mueve hacia la periferia exterior del impulsor bajo la acción de la fuerza centrífuga impulsada por las hojasLa forma de sus hojas es "curvada hacia adelante" (también conocida como tipo hacia adelante), lo que significa que el ángulo de salida de la hoja es mayor de 90 °,y la dirección de flexión de las hojas es consistente con la dirección de rotación del impulsorEste diseño estructural hace que la trayectoria del flujo de gas dentro del impulsor sea más corta y la trayectoria de conversión de energía cinética más directa.creando así características aerodinámicas únicas que difieren de las palas curvas hacia atrás y radiales.

Características básicas adicionales (para ayudar a comprender la definición)
- Forma de la hoja: la dirección de flexión de las hojas es la misma que la dirección de rotación de la rueda.con el extremo de salida inclinado hacia el frente de la rotación.
- Características del flujo de aire: el gas gana una cantidad relativamente grande de energía cinética dentro del impulsor y la cabeza de presión aumenta significativamente.la pérdida de impacto del flujo de aire es relativamente grande, lo que resulta en una menor eficiencia en comparación con los ventiladores curvados hacia atrás.
- Escenarios de aplicación: se utiliza comúnmente en escenarios que requieren alta presión del aire y bajos caudales, tales como sistemas de aire acondicionado, pequeños equipos de ventilación,y transporte de polvo (en condiciones de baja concentración)Tiene una estructura compacta y un coste relativamente bajo".

¿Cree que la eficiencia de los ventiladores curvados hacia adelante se puede mejorar aún más?


- ¿ Qué?Características

• Diámetro del impulsor: 90 ~ 3500 mm
• Velocidad del eje principal: 560 ~ 2900 rpm
• Rango de presión: 3000 a 25425 Pa
• Rango de caudal: 1297~83305 m3/h
• Temperatura del aire: 20 ~ 1000 grados Celsius

• Material: hierro fundido, acero al carbono, acero inoxidable.

• Eficiencia: entre el 80% y el 90%

Por favor, informe el uso y los siguientes parámetros. Nuestro departamento de ingeniería recomendará el producto más adecuado para usted.
