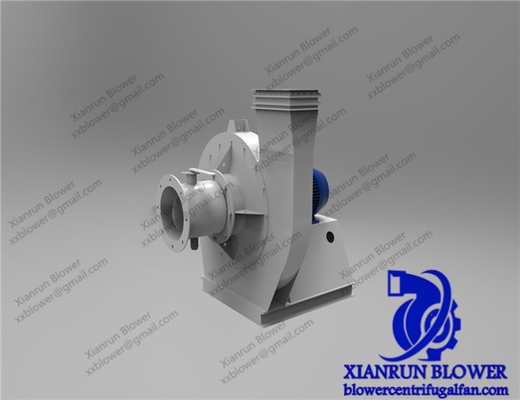

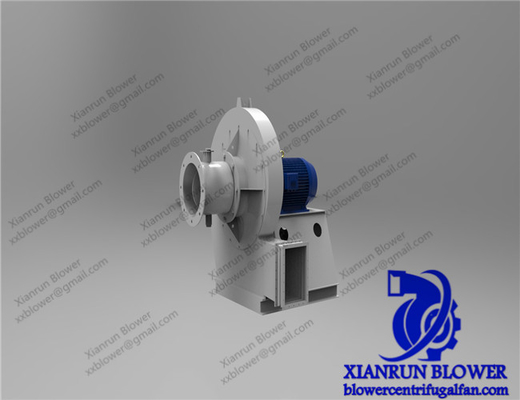

Ventilador centrífugo de alta presión serie 9-19 9-26 para transporte de gases no espontáneos y no perjudiciales en entornos industriales

9-19, 9-26 serie ventilador centrífugo de alta presión sopladores industriales de alta presión soplador de alta velocidad

1Características y aplicación:

Ventilador centrífugo de alta presión de la serie 9-19, 9-26, generalmente utilizado para forjar hornos y ventilación forzada de alta presión, y ampliamente utilizado para transportar aire y otras combustiones no espontáneas,inofensivo para el cuerpo humanoLa carrocería no contiene sustancias viscosas, el polvo y las partículas duras no deben exceder de 150 mg/m3 y la temperatura del gas no debe exceder de 80 °C.

2- El tipo.

Los ventiladores centrífugos de alta presión de las series 9-19 y 9-26 son de aspiración única, con 13 números de máquina: NO.4, 4.5- ¿Qué quieres decir?6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16 años.

9-19, 9-26 serie ventilador centrífugo de alta presión se puede hacer de rotación derecha y rotación izquierda de dos tipos, desde el lado del motor, la rotación del impulsor en el sentido de las agujas del reloj se llama el ventilador derecho,Indicado por "derecha"; El impulsor gira en sentido contrario a las agujas del reloj para llamar al ciclón izquierdo, indicado por "izquierda".

La posición de salida del ventilador, indicada por el ángulo de salida del ventilador. Los ángulos "izquierda" y "derecha" pueden dividirse en 6 ángulos de 0°, 45°, 90°, 135°, 180° y 225°.(Por favor, indique la dirección de rotación y el ángulo de salida al ordenar, el ángulo especial debe ser personalizado).

El modo de accionamiento del ventilador es A (4#-6.3#) y D (7.1#-16#).

3- La estructura.

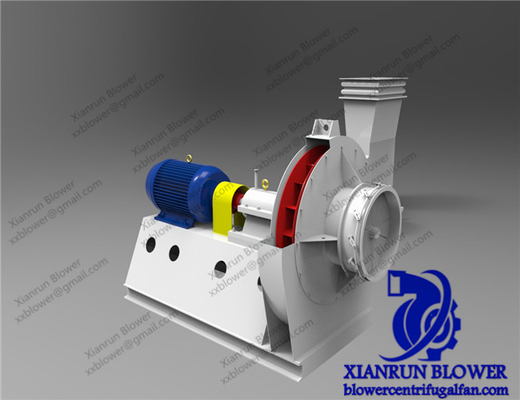

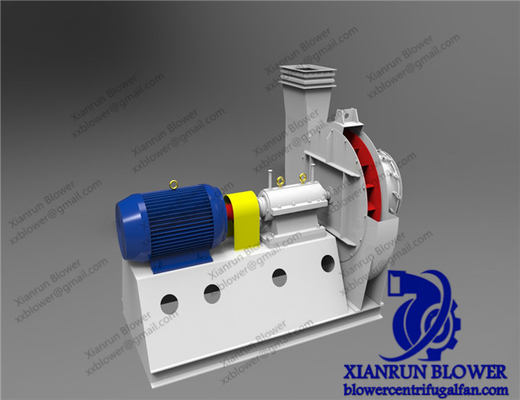

El siguiente 6.3# está compuesto principalmente por el impulsor, la carcasa, la entrada de aire y otras partes de la distribución del motor directo, el 7.1# anterior tiene las partes anteriores además de la parte de transmisión.

• Impeller: se adoptan hojas de tipo de flexión hacia adelante, y la velocidad circunferencial máxima del borde exterior del difusor del impeller no es superior a 140 m/s.Después del moldeado del impulsor mediante corrección de equilibrio dinámico y estático, excelente rendimiento en el aire, alta eficiencia, funcionamiento estable y fiable.
• Casing: hecho de soldadura de placas de acero al carbono.
• Entrada de aire: la entrada de aire está hecha de una estructura general de recogida aerodinámica, que se fija en la placa de cubierta frontal con pernos.
• Grupo de transmisión: la parte de transmisión está compuesta por un husillo, una caja de rodamientos, un acoplamiento, etc. El husillo está hecho de acero de alta calidad;Toda la estructura de la caja de rodamientos adopta rodamientos de bolas y se lubrica con aceite mecánico.

4Ordenando las instrucciones.

Al ordenar, se indicará el número de la máquina, la velocidad, el volumen de aire, la presión del aire, el ángulo de salida, la dirección de rotación y las especificaciones del modelo del motor del ventilador.

- ¿ Qué?Características

• Diámetro del impulsor: 80~3500 mm
• Velocidad del eje principal: 760 ~ 2900 rpm
• Rango de presión: 9000 ~ 25425 Pa
• Rango de flujo: 3297~43305 m3/h
• Temperatura del aire: 20 ~ 1000 grados Celsius

• Material: hierro fundido, acero al carbono, acero inoxidable.

• Eficiencia: entre el 70% y el 90%
