Soplador centrífugo de alta velocidad de la serie 9-19 9-26 para ventilación industrial y transporte aéreo

Soplador centrífugo de alta velocidad y alta presión de la serie 9-19 y 9-26 para ventilación industrial y transporte de aire

1. Características y aplicación:

El ventilador centrífugo de alta presión de la serie 9-19, 9-26, se utiliza generalmente para hornos de forja y ventilación forzada de alta presión, y se utiliza ampliamente para transportar aire y otros gases que no son de combustión espontánea, inofensivos para el cuerpo humano y no corrosivos para los materiales de acero. El cuerpo no contiene sustancias viscosas, el polvo y las partículas duras contenidas no deben exceder los 150 mg/m³, y la temperatura del gas no debe exceder los 80℃.

2. Tipo.

Los ventiladores centrífugos de alta presión de la serie 9-19 y 9-26 son de tipo de succión simple, con 13 números de máquina: NO.4, 4.5, 5, 5.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.5, 14, 16.

Los ventiladores centrífugos de alta presión de la serie 9-19, 9-26 se pueden fabricar con rotación a la derecha y a la izquierda de dos tipos, desde el lado del motor, la rotación del impulsor en el sentido de las agujas del reloj se denomina ventilador derecho, denotado por "derecha"; El impulsor gira en sentido contrario a las agujas del reloj para llamar al ciclón izquierdo, denotado por "izquierda".

La posición de salida del ventilador, denotada por el ángulo de la salida del ventilador. La "izquierda" y la "derecha" se pueden hacer en 6 ángulos de 0°, 45°, 90°, 135°, 180° y 225°. (Indique la dirección de rotación y el ángulo de salida al realizar el pedido, el ángulo especial debe ser personalizado).

El modo de accionamiento del ventilador es A (4#-6.3#) y D (7.1#-16#).

3. Estructura.

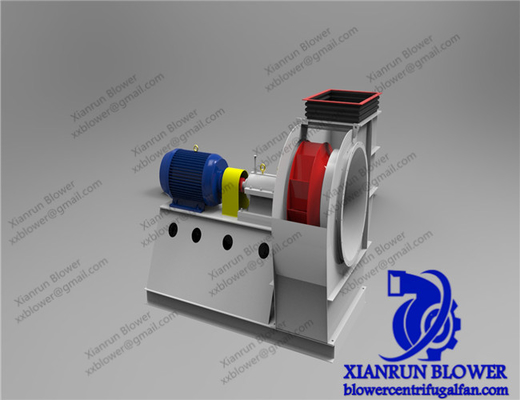

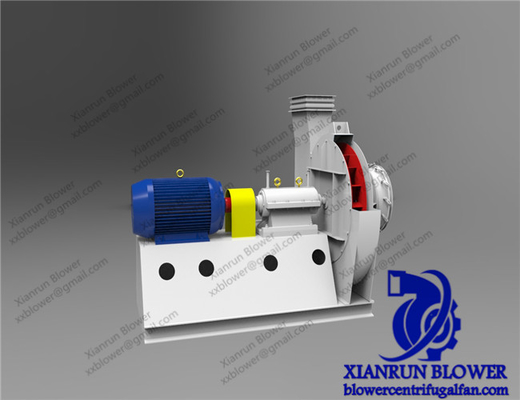

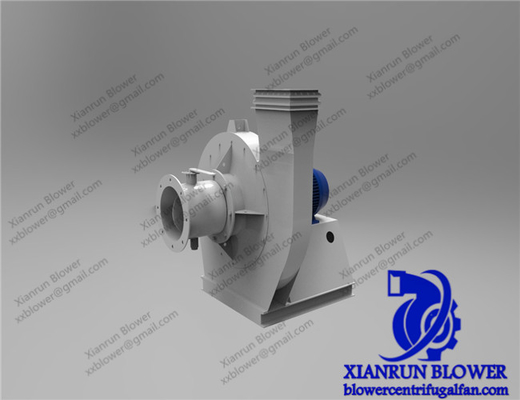

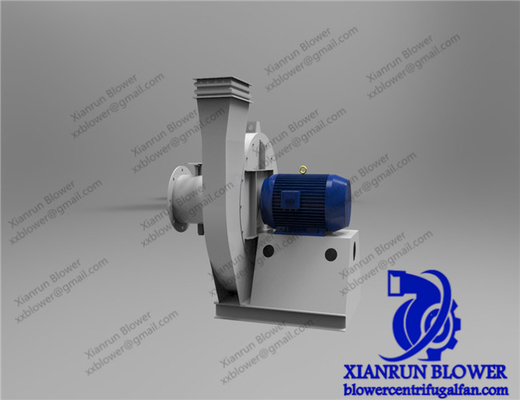

El siguiente 6.3# se compone principalmente de impulsor, carcasa, entrada de aire y otras partes de la distribución del motor directo, 7.1# por encima tiene las partes anteriores además de la parte de transmisión.

•  Impulsor: se adoptan álabes de tipo de flexión hacia adelante, y la velocidad circunferencial máxima del borde exterior del difusor del impulsor no es superior a 140 m/s. Después del moldeo del impulsor mediante corrección de equilibrio dinámico y estático, excelente rendimiento de aire, alta eficiencia, funcionamiento estable y fiable.
• Carcasa: hecha de soldadura de placa de acero al carbono.
• Entrada de aire: la entrada de aire está hecha de una estructura general aerodinámica de recogida, que se fija en la placa de cubierta frontal con pernos.
• Grupo de transmisión: la parte de transmisión se compone de husillo, caja de rodamientos, acoplamiento, etc. El husillo está hecho de acero de alta calidad; Toda la estructura de la caja de rodamientos adopta rodamientos de bolas y se lubrica con aceite mecánico.

4. Instrucciones de pedido.

Al realizar el pedido, se debe indicar el número de máquina, la velocidad, el volumen de aire, la presión de aire, el ángulo de salida, la dirección de rotación y las especificaciones del modelo del motor.

KCaracterísticas principales

• Diámetro del impulsor: 80~3500 mm
• Velocidad del eje principal: 760~2900 rpm
• Rango de presión: 9000~25425 Pa
• Rango de flujo: 3297~43305 m3/h
• Temperatura del aire: 20~1000 Grados Celsius

• Material: Hierro fundido, acero al carbono, acero inoxidable.

• Eficiencia: 70%-90%
